Kontraprofilfräs radie 6 mm och not 6 mm, artnr. 226-014.
Skaftdiameter 8 mm.

Kontraprofilfräsen monteras ihop på två olika sätt beroende på vilket av fräsmomenten som skall utföras.

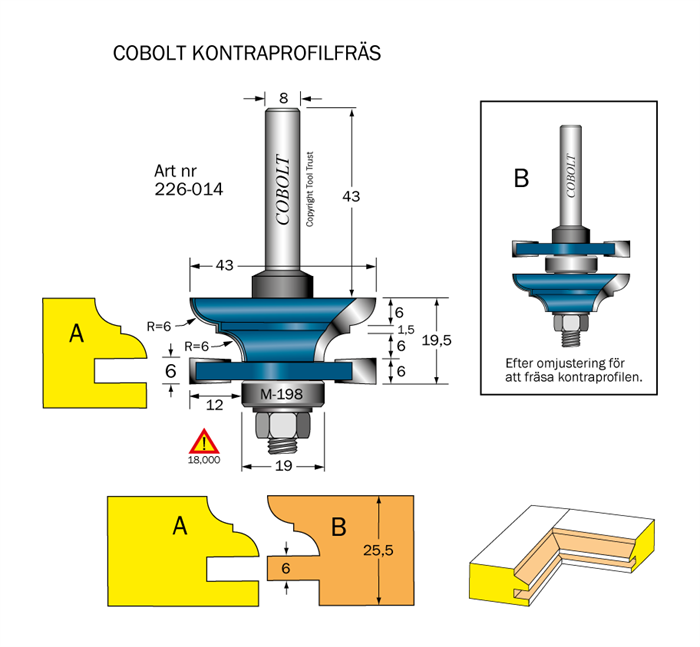

Vänster bild (A) visar stålens och lagrets position vid fräsning av noten och den synliga profilen.
På höger bild (B) har profil och notstål skiftats och styrlagret flyttats, för att motfogen i tvärstycksgavlarna ska kunna utföras.
Ramtjocklek max 25,5 mm.
Om tjockare ram föredras, falsas ramstyckena helt enkelt ner från baksidan.
